▲铝钛合金一体成型机身，高强度和韧性
▲扳机式锁扣，可随心所欲地将360°反作用力臂定位于坚固的支点上
▲可360°×180°旋转的油管接头，无使用空间限制
▲最大工作压力70MPa，精度高达±3%
▲方驱连接高强度套筒工作，适用范围广
▲新型防松接头，保证油路畅通
▲从194-73000NMm,规格最全，螺栓覆盖最广

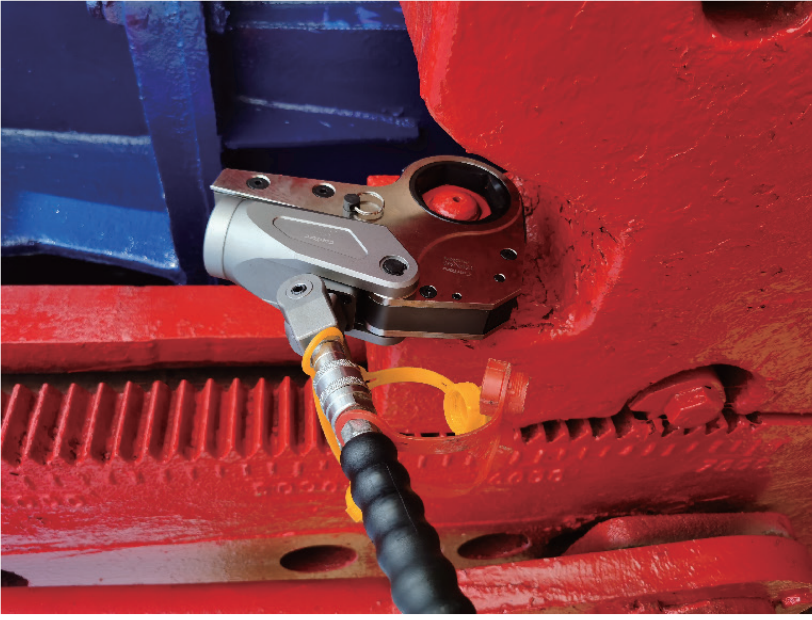

xxx...CF系列 超薄中空式液压扳手
▲铝钛合金一体成型机身，高强度、高韧性
▲新型防松接头，保证油路畅通
▲最大工作压力70Mpa，精确度可达±3%
▲360°×180°或360°×360°旋转油管接头可供选择，无使用空间限制
▲直接作用于螺母，扭矩更精准，更轻便
▲一体式加长设计，力臂更长，可靠性全面提升
▲减少因操作不当引起的超行程使用造成的密封件损坏
▲一种规格可适合多种规格螺栓
▲可配手动泵、电动泵站多个拉伸器同时使用
适用螺栓范围：M38-M115
最高工作压力：1500 bar
型号 | 螺栓规格 （mm） | 最大出力 （kN） | 外形尺寸（mm） | 重量（kg） | |||||
A | B | C | D | E | F | ||||
CTD020 | M20 | 155 | 71 | 25.0 | 34.5 | 62.0 | 91.5 | 129.0 | 1.3 |
CTD022 | M22 | 155 | 71 | 25.0 | 34.5 | 62.0 | 91.5 | 132.0 | 1.3 |
CTD124 | M24 | 282 | 85 | 32.0 | 43.0 | 68.0 | 112.0 | 155.0 | 3.5 |
CTD224 | M24 | 486 | 109 | 30.0 | 38.0 | 75.0 | 117.0 | 161.0 | 5.5 |
CTD227 | M27 | 486 | 109 | 30.0 | 38.0 | 75.0 | 117.0 | 161.0 | 5.5 |
CTD230 | M30 | 486 | 109 | 30.5 | 41.0 | 80.0 | 120.0 | 169.0 | 5.5 |
CTD233 | M33 | 486 | 109 | 37.0 | 44.0 | 88.0 | 123.0 | 175.0 | 5.5 |
CTD236 | M36 | 486 | 109 | 38.4 | 47.0 | 96.0 | 126.0 | 181.0 | 5.5 |
CTD333 | M33 | 814 | 132 | 37.0 | 44.0 | 88.0 | 127.0 | 176.0 | 7.0 |
CTD336 | M36 | 814 | 132 | 38.5 | 47.0 | 96.0 | 130.0 | 182.0 | 7.0 |
CTD339 | M39 | 814 | 132 | 42.0 | 50.5 | 96.0 | 133.0 | 184.0 | 7.0 |
CTD342 | M42 | 814 | 132 | 41.5 | 53.5 | 108.0 | 136.0 | 195.0 | 7.0 |
CTD439 | M39 | 989 | 150 | 42.0 | 50.0 | 113.0 | 134.0 | 195.0 | 10.0 |
CTD442 | M42 | 989 | 150 | 45.5 | 53.5 | 113.0 | 137.5 | 202.0 | 10.0 |
CTD445 | M45 | 989 | 150 | 52.5 | 57.0 | 118.0 | 141.0 | 208.0 | 10.0 |
CTD448 | M48 | 989 | 150 | 51.0 | 60.0 | 114.0 | 144.0 | 214.0 | 10.0 |
CTD552 | M52 | 1413 | 174 | 52.0 | 63.0 | 132.0 | 152.0 | 223.0 | 15.0 |
CTD556 | M56 | 1413 | 174 | 58.0 | 69.5 | 138.0 | 158.0 | 235.0 | 15.0 |
CTD656 | M56 | 1649 | 198 | 58.0 | 69.5 | 138.0 | 158.0 | 237.0 | 17.0 |
CTD660 | M60 | 1649 | 198 | 58.0 | 69.5 | 138.0 | 158.0 | 250.0 | 17.0 |
CTD664 | M64 | 1649 | 198 | 63.5 | 76.0 | 153.0 | 164.0 | 263.0 | 17.0 |
CTD668 | M68 | 1649 | 198 | 76.0 | 82.0 | 164.0 | 170.0 | 263.0 | 17.0 |
CTD772 | M72 | 2131 | 222 | 85.5 | 82.0 | 157.0 | 170.0 | 263.0 | 26.0 |
CTD776 | M76 | 2131 | 222 | 80.0 | 89.0 | 180.0 | 170.0 | 276.0 | 26.0 |
CTD876 | M76 | 2544 | 252 | 80.0 | 89.0 | 180.0 | 180.0 | 279.0 | 29.5 |
CTD880 | M80 | 2544 | 252 | 80.0 | 89.0 | 180.0 | 180.0 | 279.0 | 29.5 |
CTD885 | M85 | 2544 | 252 | 95.0 | 95.0 | 190.0 | 196.0 | 291.0 | 29.5 |
CTD890 | M90 | 2544 | 252 | 102.5 | 101.0 | 205.0 | 192.0 | 304.0 | 29.5 |
CTD995 | M95 | 3101 | 282 | 94.0 | 107.0 | 200.0 | 199.0 | 318.0 | 38.0 |
CTD9100 | M100 | 3101 | 282 | 103.0 | 114.0 | 210.0 | 216.0 | 318.0 | 38.0 |
CTD10105 | M105 | 3793 | 318 | 112.0 | 120.0 | 225.0 | 216.0 | 353.0 | 49.0 |
CTD10110 | M110 | 3793 | 318 | 112.0 | 120.0 | 225.0 | 216.0 | 353.0 | 49.0 |
CTD10115 | M115 | 3793 | 318 | 112.0 | 120.0 | 225.0 | 216.0 | 353.0 | 49.0 |
◆ 如需订购特殊规格的拉伸器，请与柏格曼销售工程师联系
▲新型CMD系列双级液压拉伸器是专为各类空间狭小、载荷要求大、寿命
要求长、速度要求快等特殊要求设计的双级液压螺栓拉伸器
▲所有CMD拉伸器都达到了EN ISO 898-1：1999标准，以及ASTM
A490M针对10.9级螺栓设定的载荷要求
▲使用快速、安全、可靠、 耐用
双级拉伸器设计最大工作压力为1350bar
▲ 如需订购特殊规格的拉伸器，请与柏格曼销售工程师联系
型号 | 螺栓直径（mm） | 螺杆突出长度（mm） | 最大行程 （mm） | 最大载荷 （kN） | A （mm） | B （mm） | D （mm） | 重量 （kg） | |
最小 | 最大 | ||||||||
CMD30 | M30 | 62 | 69 | 8 | 465 | 72 | 205 | 64 | 5.8 |
CMD33 | M33 | 66 | 73 | 10 | 575 | 79 | 217.5 | 71.5 | 7.2 |
CMD36 | M36 | 75 | 82 | 10 | 678 | 84.5 | 229.5 | 75 | 8.1 |
CMD39 | M39 | 88 | 98 | 10 | 810 | 92 | 263 | 83 | 10.4 |
CMD42 | M42 | 83 | 91 | 10 | 929 | 97 | 262.5 | 88 | 11.8 |
CMD45 | M45 | 87 | 96 | 10 | 1079 | 105 | 271 | 95 | 14.0 |
CMD48 | M48 | 93 | 102 | 10 | 1221 | 111 | 281 | 101 | 16.0 |
螺母破切器·CTNC系列
工作能力：5-90 ton
螺栓范围：M6-M48
最大工作能力：700bar
▲适合电厂、石油化工、钢铁冶金、建筑、矿山采凿、船舶、机械维修等各种应用场合
▲紧凑宜人的设计，使用方便
▲独特的角度头设计，单作用弹簧回位液压缸
▲单向作用弹簧回位液压缸、可重新研磨重型凿刀
▲使用任何输出压力为700bar的单动式液压泵
注：尺寸D和重量未含电池部分，5.2AH电池0.7kg，8.0AH电池增1kg，增加尺寸E 57mm，转速为无负载最高转速，部分型号规格如有细微调整时，以厂家为准。
选型常用工作扭矩应在设备最大扭矩的80%以下。
产品介绍：
▲ BDX 系列是新一代无刷小屏充电扭矩扳手，本系列采用新一代无刷电机，无碳刷，免维护，更耐用，并满足高精度安全的工作需求。 ALS系列使用高精度输出比的行星齿轮系统。高容量风冷式电池，快充充电器，精度高±4%。 ALS系列支持扩展-（G)2双速。
。
▲LCD数字显示屏
▲无刷电机，磨损减少，使用寿命增加
▲数码调节并显示扭矩及扳手的工作状态参数
▲多模式调节，扭矩数码调节或者1到99档位调节扭矩
▲可编程预设10个常用输出扭矩或者档位
▲扭矩量程范围内可设定任何数值的扭矩
▲使用多极齿轮箱，高可靠性，高稳定性
▲双离合变速齿轮箱，速度是标准系列的3-5倍
▲蜂鸣器提示适合工厂环境
▲扳手过热温度监控功能
▲扭矩过载限制功能
▲精度±4%，重复度±2%，国家级计量院计量可选，传感器版本精度±3%
▲支持更大容量空冷锂电池5.2/8.0AH
▲标配标准反力臂，可选定制反力臂
▲支持本机日志，支持USB读取日志
▲高速系统-具有变速离合功能的行星齿轮系统，部分机型支持
| Wrench Model液压扳手型号 | Cassette 工作头对边尺寸 | Nut Size螺母规格 | Reducer Insert 变径规格 | Locking | |||||
| (S) | Type | A/B(mm) | Type | A/B(mm) | Type | A/B(mm) | ring锁紧环 | ||
| CF02 | CF02-50 | 50 | 2G5041 | 50/41 | 2G5036 | 50/36 | 2G5032 | 50/32 | H-50 |
| CF02-46 | 46 | 2G4636 | 46/36 | 2G4632 | 46/32 | 2G4630 | 46/30 | H-46 | |
| CF02-41 | 41 | 2G4132 | 41/32 | 2G4130 | 41/30 | 2G4127 | 41/27 | H-41 | |
| CF02-36 | 36 | 2G3630 | 36/30 | 2G3627 | 36/27 | H-36 | |||
| CF02-32 | 32 | 2G3227 | 32/27 | H-32 | |||||
| CF02-30 | 30 | ||||||||
| CF02-27 | 27 | ||||||||
| CF04 | CF04-65 | 65 | 4G6555 | 65/55 | 4G6550 | 65/50 | 4G6546 | 65/46 | H-56 |
| CF04-60 | 60 | 4G6050 | 60/50 | 4G6046 | 60/46 | 4G6041 | 60/41 | H-60 | |
| CF04-55 | 55 | 4G5546 | 55/46 | 4G5541 | 55/41 | 4G5536 | 55/36 | H-55 | |
| CF04-50 | 50 | 4G5041 | 50/41 | 4G5036 | 50/36 | 4G5032 | 50/32 | H-50 | |
| CF04-46 | 46 | 4G4636 | 46/36 | 4G4632 | 46/32 | 4G4630 | 46/30 | H-46 | |
| CF04-41 | 41 | 4G4132 | 41/32 | 4G4130 | 41/30 | 4G4127 | 41/27 | H-41 | |
| CF04-36 | 36 | 4G3630 | 36/30 | 4G3627 | 36/27 | H-36 | |||
| CF04-32 | 32 | 4G3227 | 32/27 | H-32 | |||||
| CF04-30 | 30 | ||||||||
| CF04-27 | 27 | ||||||||
| CF8 | CF8-90 | 90 | 8G9080 | 90/80 | 8G9075 | 90/75 | 8G9070 | 90/70 | H-90 |
| CF8-85 | 85 | 8G8575 | 85/75 | 8G8570 | 85/70 | 8G8565 | 85/65 | H-85 | |
| CF8-80 | 80 | 8G8070 | 80/70 | 8G8065 | 80/65 | 8G8060 | 80/60 | H-80 | |
| CF8-75 | 75 | 8G7565 | 75/65 | 8G7560 | 75/60 | 8G7555 | 75/55 | H-75 | |
| CF8-70 | 70 | 8G7060 | 70/60 | 8G7055 | 70/55 | 8G7050 | 70/50 | H-70 | |
| CF8-65 | 65 | 8G6555 | 65/55 | 8G6550 | 65/50 | 8G6545 | 65/45 | H-65 | |
| CF8-60 | 60 | 8G6050 | 60/50 | 8G6046 | 60/46 | H-60 | |||
| CF8-55 | 55 | 8G5546 | 55/46 | 8G5541 | 55/41 | H-55 | |||
| CF8-50 | 50 | ||||||||
| CF14 | CF14-115 | 115 | 14G115105 | 115/105 | 14G115100 | 115/100 | 14G11595 | 115/95 | H-115 |
| CF14-110 | 110 | 14G110100 | 110/100 | 14G11095 | 110/95 | 14G11090 | 110/90 | H-110 | |
| CF14-105 | 105 | 14G10595 | 105/95 | 14G10590 | 105/90 | 14G10585 | 105/85 | H-105 | |
| CF14-100 | 100 | 14G10090 | 100/90 | 14G10085 | 100/85 | 14G10080 | 100/80 | H-100 | |
| CF14-95 | 95 | 14G9585 | 95/85 | 14G9580 | 95/80 | 14G9575 | 95/75 | H-95 | |
| CF14-90 | 90 | 14G9080 | 90/80 | 14G9075 | 90/75 | 14G9070 | 90/70 | H-90 | |
| CF14-85 | 85 | 14G8575 | 85/75 | 14G8570 | 85/70 | 14G8565 | 85/65 | H-85 | |
| CF14-80 | 80 | 14G8070 | 80/70 | 14G8065 | 80/65 | H-80 | |||
| CF14-75 | 75 | 14G7565 | 75/65 | H-75 | |||||
| CF14-70 | 70 | ||||||||
| CF14-65 | 65 | ||||||||
| CF30 | CF30-155 | 155 | 30G155145 | 155/145 | 30G155130 | 155/130 | 30G155120 | 155/120 | H-155 |
| CF30-145 | 145 | 30G145130 | 145/130 | 30G145120 | 145/120 | 30G145115 | 145/115 | H-145 | |
| CF30-130 | 130 | 30G130120 | 130/120 | 30G130115 | 130/115 | 30G130110 | 130/110 | H-130 | |
| CF30-120 | 120 | 30G120110 | 120/110 | 30G120105 | 120/105 | 30G120100 | 120/100 | H-120 | |
| CF30-115 | 115 | 30G115105 | 115/105 | 30G115100 | 115/100 | 30G115595 | 115/95 | H-115 | |
| CF30-110 | 110 | 30G110100 | 110/100 | 30G11095 | 110/95 | 30G11090 | 110/90 | H-110 | |
| CF30-105 | 105 | 30G10595 | 105/95 | 30G10590 | 105/90 | 30G10080 | 100/80 | H-100 | |
| CF30-100 | 100 | 30G10090 | 100/90 | 30G10085 | 100/85 | 30G10080 | 100/80 | H-100 | |
| CF30-95 | 95 | 30G9585 | 95/85 | 30G9580 | 95/80 | H-95 | |||
| CF30-90 | 90 | 30G9080 | 90/80 | H-90 | |||||
| CF30-85 | 85 | ||||||||
| CF30-80 | 80 | ||||||||
型号 | CTMD20 | CTMD35 | CTMD42 | CTMD55 | CTMD75 | CTMD100 | CTMD150 |
最大扭矩（Nm） | 2000 | 3500 | 4200 | 5500 | 7500 | 10000 | 15000 |
齿数比 | 1:16 | 1:18 | 1:20 | 1:22 | 1:26 | 1:60 | 1:75 |
直径 D （mm） | 85 | 88 | 88 | 88 | 88 | 130 | 130 |
驱动方身 A （mm） | 1〞 | 1〞 | 1 1/2〞 | 1 1/2〞 | 1 1/2〞 | 1 1/2〞 | 2〞 |
方身输入 E （mm） | 1/2〞 | 1/2〞 | 1/2〞 | 1/2〞 | 1/2〞 | 1/2〞 | 1/2〞 |
适用螺母对边 | S30-S55 | S46-S70 | S70-S75 | S55-S80 | S65-S90 | S80-S105 | S90-S115 |
净重 （kg） | 3.5 | 5 | 5 | 7 | 9 | 17 | 23 |
机械式增力扳手，可使用高难度的操作简单化，安全性高
机械增力板手安装有可逆转的锁式棘齿，即使在高扭矩范围，仍能确保维持作用力的精确度
坚固、轻便的包装箱，附有扭力数据表格和使用说明
xxx...
套件型号 | BHP-152 | BHP-251G | BHP-351G | BHP-551G | |
套件工作能力（ton） | 8 | 20 | 30 | 50 | |
成套重量（kg） | 22.0 | 56.0 | 91.0 | 160.0 | |
所 含 液 压 件 | 手动泵 | P-142 | P-392 | P-392 | P-392 |
液压缸 | RWH-121 | RWH-202 | RWH-302 | RWH-603 | |
鞍座 | -- | HP-2015 | HP-3015 | HP-5016 | |
软管 | H9004 | H9004 | H9004 | H9004 | |
压力表 | GF-120B | GF-813B | GF-813B | GF-813B | |
压力表附件 | GA-4 | GA-3 | GA-3 | GA-3 | |
前爪式拔轮器 型号 | BHP-1762 | BHP-252 | BHP-352 | BHP-552 | |
最大张距 2爪（mm） | 249 | 400 | 593 | 899 | |
最大张距 3爪（mm） | 249 | 499 | 800 | 1100 | |
最大伸距 2爪（mm） | 252 | 300 | 387 | 700 | |
最大伸距 3爪（mm） | 252 | 300 | 387 | 700 | |
钳爪 厚度（mm） | 15 | 20 | 24 | 30 | |
钳爪 宽度（mm） | 23 | 27 | 38 | 39 | |
调节螺杆 螺纹 | 3/4＂-16UNF | 1＂-8UNC | 1 1/4＂-7UNC | 1 5/8＂-5.5UNC | |
调节螺杆 长度（mm） | 400 | 675 | 795 | 975 | |
精密液压控制实现快速、有效与安全的拉拔操作
高质锻钢部件提供优良的可靠性，坚固耐用
可以含或不含完整液压套件的形式供应
xxx...
型号 | BHP-162 | BHP-261G | BHP-361G | BHP-561G |
工作能力（ton） | 8 | 20 | 30 | 50 |
最大张距（mm） | 266 | 351 | 454 | 570 |
最小张距（mm） | 106 | 139 | 179 | 220 |
最大伸距（mm） | 426 | 571 | 711 | 863 |
调节螺杆直径（mm） | 3/4〞-16UNF | 1〞-8UNC | 1 1/4〞-7UNC | 1 5/8〞-5.5UNC |
调节螺杆长度（mm） | 400 | 675 | 795 | 975 |
拉杆长度（mm） | 105 | 239 | 203 | 609 |
拉杆长度（mm） | 354 | 419 | 457 | 863 |
拉杆长度（mm） | -- | 571 | 711 | -- |
拉杆长度（mm） | -- | 114 | -- | -- |
拉杆上端 螺纹 | 3/4〞-16×25 | 3/4〞-16×25 | 1〞-14×35 | 1 1/4〞-12×38 |
拉杆下端 螺纹 | 5/8〞-18×25 | 5/8〞-18×25 | 1〞-14×27 | 1 1/4〞-12×38 |
轴承套拔轮器 | BHP- | BHP- | BHP- | BHP- |
成套重量（kg） | 26.0 | 62.2 | 121.5 | 185.3 |
精密液压控制实现快速、有效与安全的拉拔操作
高质锻钢部件提供优良的可靠性，坚固耐用
可以含或不含完整液压套件的形式供应
型号 Model No. | 规格 Size (ton) | 行程 Stroke （mm） | 拆卸范围 Spread | 最小开口拉拔深度 Min depth （mm） | 最大开口拉拔深度 Max depth（ mm） | 重量 Weight （kg） |
CTAP-100 | 100 | 100 | 200-1000 | 450 | 375 | 700 |
CTAP-100 | 200 | 250 | 300-1500 | 680 | 550 | 1300 |
CTAP-100 | 300 | 300 | 400-1800 | 980 | 750 | 1820 |
CTAP-100 | 500 | 350 | 500-2000 | 1050 | 920 | 2100 |
CTAP-100 | 650 | 350 | 500-2000 | 1250 | 1000 | 2500 |
双作用液压设计，用于大型轴类，孔类工件的拆卸。
动换向控制小车升降、夹紧工件及拉拔装置。
轮式小车方便移动可随时更换场地。
型号 Model No. | 最大分离能力 Max. force ton | 尖端厚度 Tip clearance （mm） | 最大分距 Max.spead （mm） | 类型 Tpye | 油容量 Oil capacity （cm3 ） | 重量 Weight （kg） |
CTSW4I | 7.7 | 4 | 101 | 分离液压式 | 70 | 6 |
CTSW4S | 7.7 | 4 | 101 | 一体液压式 | - | 8 |
CTSW14T | 14 | 6 | 103 | 机械式 | - | 11 |
CTSW25I | 24 | 6 | 103 | 一体液压式 | - | 13 |
CTSW25S | 24 | 6 | 103 | 分离液压式 | 250 | 10 |
法兰劈开器
适用于管路维护、维修、测试和法兰更换的应用，不造成法兰损伤，楔部尺寸仅为6mm。
维护方便，可快速拆装内置刀头和楔壳。
实用，轻便，旋转手柄有助于水平或垂直展开。
锻造的关键部件具有强度和可靠性.
