▲铝钛合金一体成型机身，高强度和韧性
▲扳机式锁扣，可随心所欲地将360°反作用力臂定位于坚固的支点上
▲可360°×180°旋转的油管接头，无使用空间限制
▲最大工作压力70MPa，精度高达±3%
▲方驱连接高强度套筒工作，适用范围广
▲新型防松接头，保证油路畅通
▲从194-73000NMm,规格最全，螺栓覆盖最广
xxx...CF系列 超薄中空式液压扳手
▲铝钛合金一体成型机身，高强度、高韧性
▲新型防松接头，保证油路畅通
▲最大工作压力70Mpa，精确度可达±3%
▲360°×180°或360°×360°旋转油管接头可供选择，无使用空间限制
▲直接作用于螺母，扭矩更精准，更轻便
▲一体式加长设计，力臂更长，可靠性全面提升
▲减少因操作不当引起的超行程使用造成的密封件损坏
▲一种规格可适合多种规格螺栓
▲可配手动泵、电动泵站多个拉伸器同时使用
适用螺栓范围：M38-M115
最高工作压力：1500 bar
型号 | 螺栓规格 （mm） | 最大出力 （kN） | 外形尺寸（mm） | 重量（kg） | |||||
A | B | C | D | E | F | ||||
CTD020 | M20 | 155 | 71 | 25.0 | 34.5 | 62.0 | 91.5 | 129.0 | 1.3 |
CTD022 | M22 | 155 | 71 | 25.0 | 34.5 | 62.0 | 91.5 | 132.0 | 1.3 |
CTD124 | M24 | 282 | 85 | 32.0 | 43.0 | 68.0 | 112.0 | 155.0 | 3.5 |
CTD224 | M24 | 486 | 109 | 30.0 | 38.0 | 75.0 | 117.0 | 161.0 | 5.5 |
CTD227 | M27 | 486 | 109 | 30.0 | 38.0 | 75.0 | 117.0 | 161.0 | 5.5 |
CTD230 | M30 | 486 | 109 | 30.5 | 41.0 | 80.0 | 120.0 | 169.0 | 5.5 |
CTD233 | M33 | 486 | 109 | 37.0 | 44.0 | 88.0 | 123.0 | 175.0 | 5.5 |
CTD236 | M36 | 486 | 109 | 38.4 | 47.0 | 96.0 | 126.0 | 181.0 | 5.5 |
CTD333 | M33 | 814 | 132 | 37.0 | 44.0 | 88.0 | 127.0 | 176.0 | 7.0 |
CTD336 | M36 | 814 | 132 | 38.5 | 47.0 | 96.0 | 130.0 | 182.0 | 7.0 |
CTD339 | M39 | 814 | 132 | 42.0 | 50.5 | 96.0 | 133.0 | 184.0 | 7.0 |
CTD342 | M42 | 814 | 132 | 41.5 | 53.5 | 108.0 | 136.0 | 195.0 | 7.0 |
CTD439 | M39 | 989 | 150 | 42.0 | 50.0 | 113.0 | 134.0 | 195.0 | 10.0 |
CTD442 | M42 | 989 | 150 | 45.5 | 53.5 | 113.0 | 137.5 | 202.0 | 10.0 |
CTD445 | M45 | 989 | 150 | 52.5 | 57.0 | 118.0 | 141.0 | 208.0 | 10.0 |
CTD448 | M48 | 989 | 150 | 51.0 | 60.0 | 114.0 | 144.0 | 214.0 | 10.0 |
CTD552 | M52 | 1413 | 174 | 52.0 | 63.0 | 132.0 | 152.0 | 223.0 | 15.0 |
CTD556 | M56 | 1413 | 174 | 58.0 | 69.5 | 138.0 | 158.0 | 235.0 | 15.0 |
CTD656 | M56 | 1649 | 198 | 58.0 | 69.5 | 138.0 | 158.0 | 237.0 | 17.0 |
CTD660 | M60 | 1649 | 198 | 58.0 | 69.5 | 138.0 | 158.0 | 250.0 | 17.0 |
CTD664 | M64 | 1649 | 198 | 63.5 | 76.0 | 153.0 | 164.0 | 263.0 | 17.0 |
CTD668 | M68 | 1649 | 198 | 76.0 | 82.0 | 164.0 | 170.0 | 263.0 | 17.0 |
CTD772 | M72 | 2131 | 222 | 85.5 | 82.0 | 157.0 | 170.0 | 263.0 | 26.0 |
CTD776 | M76 | 2131 | 222 | 80.0 | 89.0 | 180.0 | 170.0 | 276.0 | 26.0 |
CTD876 | M76 | 2544 | 252 | 80.0 | 89.0 | 180.0 | 180.0 | 279.0 | 29.5 |
CTD880 | M80 | 2544 | 252 | 80.0 | 89.0 | 180.0 | 180.0 | 279.0 | 29.5 |
CTD885 | M85 | 2544 | 252 | 95.0 | 95.0 | 190.0 | 196.0 | 291.0 | 29.5 |
CTD890 | M90 | 2544 | 252 | 102.5 | 101.0 | 205.0 | 192.0 | 304.0 | 29.5 |
CTD995 | M95 | 3101 | 282 | 94.0 | 107.0 | 200.0 | 199.0 | 318.0 | 38.0 |
CTD9100 | M100 | 3101 | 282 | 103.0 | 114.0 | 210.0 | 216.0 | 318.0 | 38.0 |
CTD10105 | M105 | 3793 | 318 | 112.0 | 120.0 | 225.0 | 216.0 | 353.0 | 49.0 |
CTD10110 | M110 | 3793 | 318 | 112.0 | 120.0 | 225.0 | 216.0 | 353.0 | 49.0 |
CTD10115 | M115 | 3793 | 318 | 112.0 | 120.0 | 225.0 | 216.0 | 353.0 | 49.0 |
◆ 如需订购特殊规格的拉伸器，请与柏格曼销售工程师联系
▲新型CMD系列双级液压拉伸器是专为各类空间狭小、载荷要求大、寿命
要求长、速度要求快等特殊要求设计的双级液压螺栓拉伸器
▲所有CMD拉伸器都达到了EN ISO 898-1：1999标准，以及ASTM
A490M针对10.9级螺栓设定的载荷要求
▲使用快速、安全、可靠、 耐用
双级拉伸器设计最大工作压力为1350bar
▲ 如需订购特殊规格的拉伸器，请与柏格曼销售工程师联系
型号 | 螺栓直径（mm） | 螺杆突出长度（mm） | 最大行程 （mm） | 最大载荷 （kN） | A （mm） | B （mm） | D （mm） | 重量 （kg） | |
最小 | 最大 | ||||||||
CMD30 | M30 | 62 | 69 | 8 | 465 | 72 | 205 | 64 | 5.8 |
CMD33 | M33 | 66 | 73 | 10 | 575 | 79 | 217.5 | 71.5 | 7.2 |
CMD36 | M36 | 75 | 82 | 10 | 678 | 84.5 | 229.5 | 75 | 8.1 |
CMD39 | M39 | 88 | 98 | 10 | 810 | 92 | 263 | 83 | 10.4 |
CMD42 | M42 | 83 | 91 | 10 | 929 | 97 | 262.5 | 88 | 11.8 |
CMD45 | M45 | 87 | 96 | 10 | 1079 | 105 | 271 | 95 | 14.0 |
CMD48 | M48 | 93 | 102 | 10 | 1221 | 111 | 281 | 101 | 16.0 |
螺母破切器·CTNC系列
工作能力：5-90 ton
螺栓范围：M6-M48
最大工作能力：700bar
▲适合电厂、石油化工、钢铁冶金、建筑、矿山采凿、船舶、机械维修等各种应用场合
▲紧凑宜人的设计，使用方便
▲独特的角度头设计，单作用弹簧回位液压缸
▲单向作用弹簧回位液压缸、可重新研磨重型凿刀
▲使用任何输出压力为700bar的单动式液压泵
注：尺寸D和重量未含电池部分，5.2AH电池0.7kg，8.0AH电池增1kg，增加尺寸E 57mm，转速为无负载最高转速，部分型号规格如有细微调整时，以厂家为准。
选型常用工作扭矩应在设备最大扭矩的80%以下。
产品介绍：
▲ BDX 系列是新一代无刷小屏充电扭矩扳手，本系列采用新一代无刷电机，无碳刷，免维护，更耐用，并满足高精度安全的工作需求。 ALS系列使用高精度输出比的行星齿轮系统。高容量风冷式电池，快充充电器，精度高±4%。 ALS系列支持扩展-（G)2双速。
。
▲LCD数字显示屏
▲无刷电机，磨损减少，使用寿命增加
▲数码调节并显示扭矩及扳手的工作状态参数
▲多模式调节，扭矩数码调节或者1到99档位调节扭矩
▲可编程预设10个常用输出扭矩或者档位
▲扭矩量程范围内可设定任何数值的扭矩
▲使用多极齿轮箱，高可靠性，高稳定性
▲双离合变速齿轮箱，速度是标准系列的3-5倍
▲蜂鸣器提示适合工厂环境
▲扳手过热温度监控功能
▲扭矩过载限制功能
▲精度±4%，重复度±2%，国家级计量院计量可选，传感器版本精度±3%
▲支持更大容量空冷锂电池5.2/8.0AH
▲标配标准反力臂，可选定制反力臂
▲支持本机日志，支持USB读取日志
▲高速系统-具有变速离合功能的行星齿轮系统，部分机型支持

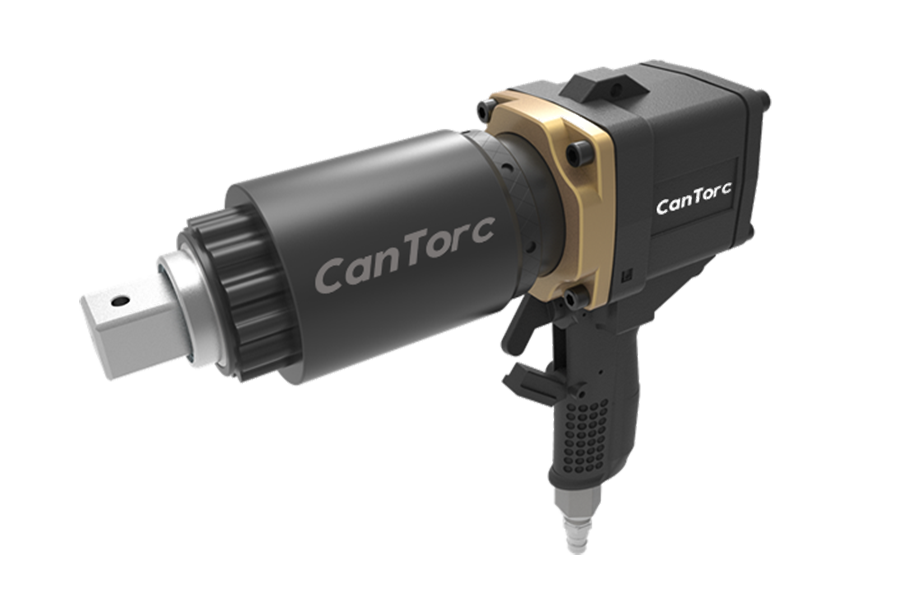

产品介绍：气动枪式扭矩扳手PCX系列应用于需要精准和大批量装卸的工业环境下，精密的高速齿轮箱设计能获得稳定强劲的持续输出扭矩。适合重型工业环境下需要高效率稳定作业的场合。
PCX采用了业界极优秀的精密高效马达，保证长时间工作下，气动马达输出性能保持正常。PDS系列可以根据客户需要提供标准，长枪，弯头高速系列。精度±4%，重复度±2%。
▲ 极端优秀的功率重量比，更宽的扭矩范围，适应多个工位
▲使用多极齿轮箱，无可竞争的可靠性，匀速稳定输出
▲枪式设计，符合人体力学，更轻便
▲正反向方向等扭矩输出
▲低噪音，非冲击输出扭矩
▲精度±5%，重复度±2%（需要正确供气压力和气量）
▲ ECX系列是新一代数码电动扭矩扳手，连接标准市电（AC220V/50Hz）就能工作，并满足高精度，安全的工作需求。
ECX系列使用高功率输出比的行星齿轮减速系统，使得设备更轻便。通过数码控制模块，提供平稳的扭矩输出。可扩展数据存储传输功能，并支持无线传输蓝牙或者WIFI—选配，可通过无线模块联入物联网系统。
▲数控板进行扭矩设，扭矩调节为1Nm增减
▲螺栓扭矩对照表模式，方便找出合适的扭矩
▲无与伦比的功率重量比，轻便强劲
▲反转卸力功能
▲支持第三方智能校对扭矩，使用软件调节增益硬件补偿，延长工具使用寿命
▲可根据螺栓强度等级和尺寸推荐锁紧拆松扭矩值，可修改此参考值来符合实际工况
▲电源稳压单元，输提高扭矩精度
▲精度±5%
▲可选蓝牙模块或WIFI模块，支持通过物联网连接
▲可选螺栓拧紧数据上传
中空式液压扭矩扳手AT系列
▲薄型设计，采用高强度铝钛合金材料制造
▲一体成型动力头，可靠性更好
▲可360°×300°旋转的油管接头，最接近无油管设计，完全无使用空间限制
▲一个动力头可配备多种工作头使用，工作范围广
▲可以更换多种工作头，反力臂也可以根据现场空间定制
▲中空设计扳手直接作用于螺母，扭矩精确使用更轻便

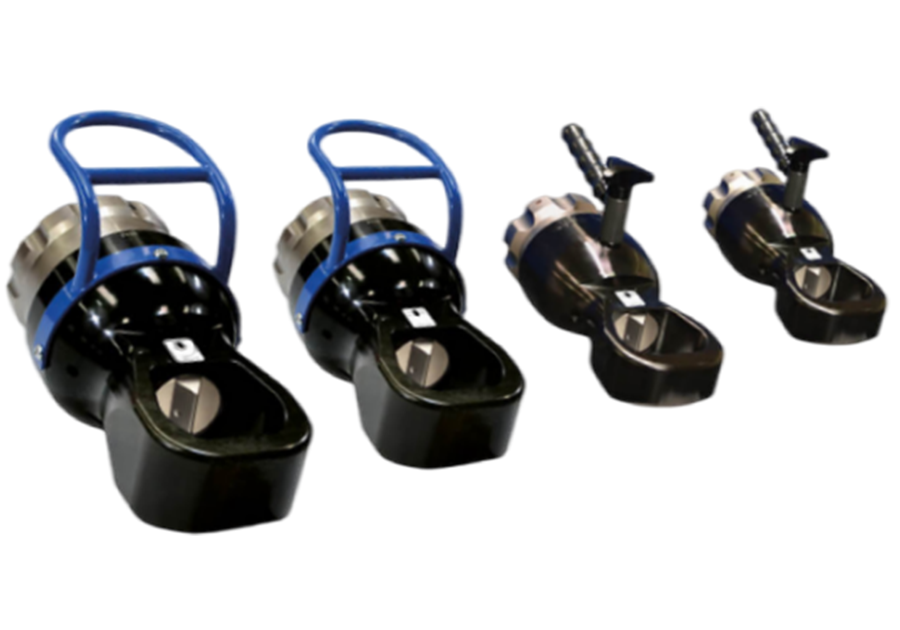

螺母破切器·CTNS系列
CTNS螺母破切器安全高效的解决螺母腐蚀或卡死带来的挑战，消除火焰烧焊带来的安全问题。可在窗口预先设置待切螺母型号，一步到位，不伤丝杆。
▲可更换的三刃刀头设计,寿命为普通刀头三倍
▲可调节刀头劈开深度
▲刀头配置刻度，确保螺栓不被损坏
▲可以提供海底适用的规格
▲弹簧回复功能，刀头破切后，无需人工回位，安全高效

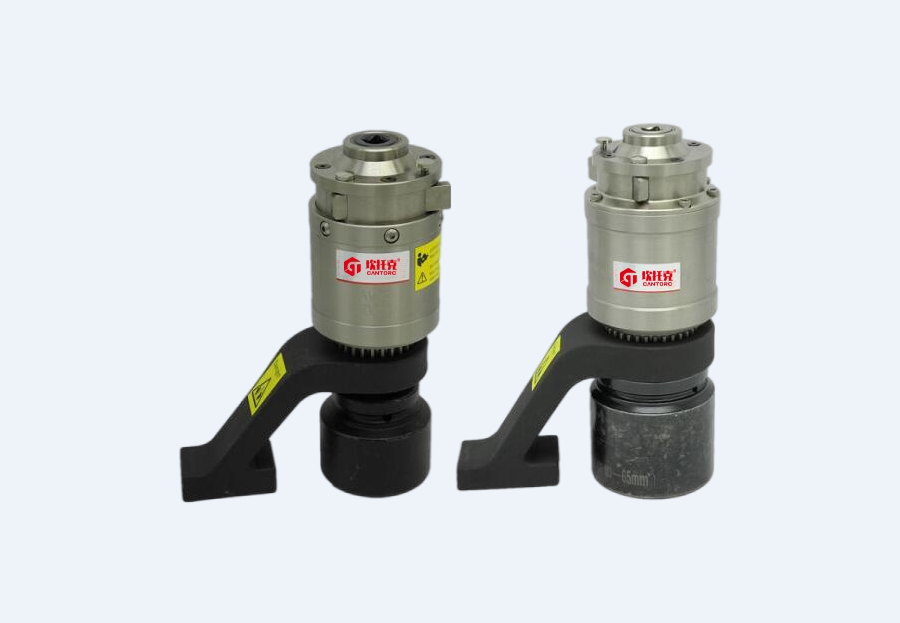

▲机械式增力扳手，可使用高难度的操作简单化，安全性高
▲机械增力板手安装有可逆转的锁式棘齿，即使在高扭矩范围，仍能确保维持作用力的精确度
▲坚固、轻便的包装箱，附有扭力数据表格和使用说明
型号 | CTMD01 | CTMD02 | CTMD2A | CTMD03 | CTMD03A | CTMD04 | CTMD05 |
最大扭矩（Nm） | 1200 | 3200 | 3200 | 4200 | 5400 | 6200 | 10000 |
齿数比 | 1:4 | 1:16 | 1:16 | 1:16 | 1:64 | 1:22 | 1:60 |
直径 D （mm） | 85 | 88 | 88 | 88 | 88 | 130 | 130 |
驱动方身 A （mm） | 1〞 | 1〞 | 1〞 | 1 1/2〞 | 1 1/2〞 | 1 1/2〞 | 1 1/2〞 |
方身输入 E （mm） | 3/4〞 | 3/4〞 | 3/4〞 | 3/4〞 | 3/4〞 | 3/4〞 | 3/4〞 |
高度 H （mm） | 180 | 225 | 340 | 275 | 275 | 265 | 315 |
净重 （kg） | 3.6 | 4.7 | 5.9 | 5.9 | 7.5 | 10.8 | 15.8 |
